Электрооборудование «ГАЗ-63Э»

Схема электрическая принципиальная

Схема электрооборудования

Схема электрооборудования

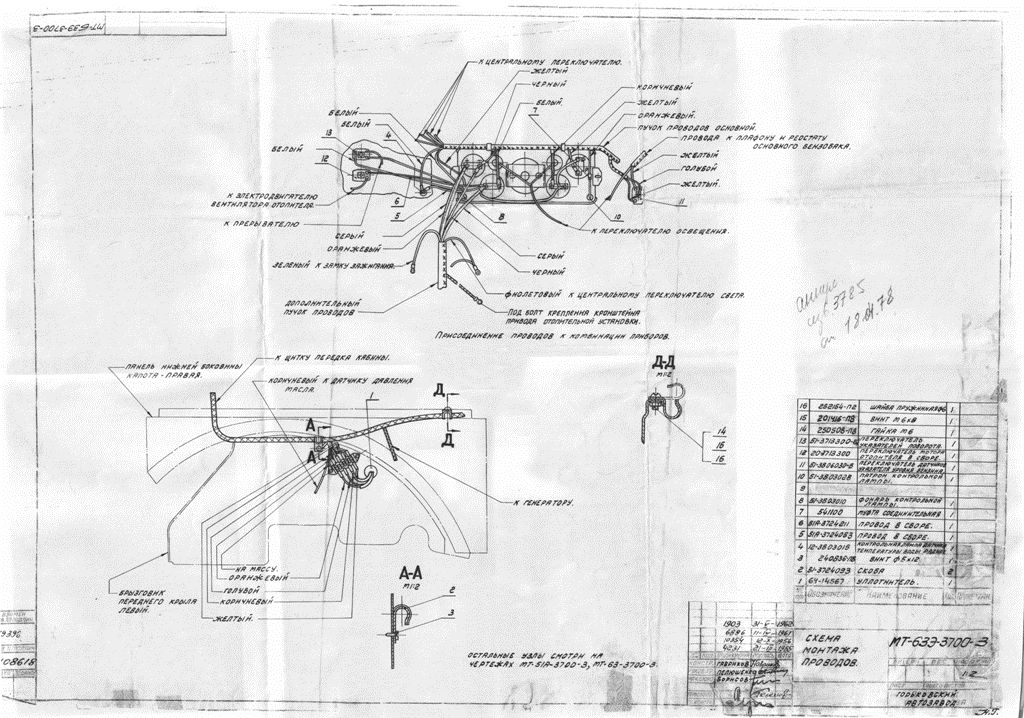

Схема монтажа проводов на панели приборов

Монтаж проводов на панели приборов

Монтаж проводов на панели приборов

Схема монтажа проводов в моторном отсеке на щитке передка кузова

Монтаж проводов на щитке передка

Монтаж проводов на щитке передка

Генератор Г-112

Генератор Г-112

Генератор Г-112

Генератор Г-118

Генератор Г-118

Генератор Г-118

Катушка зажигания Б5-А

Б5-А

Б5-А

Распределитель зажигания Р50-Б

Распределитель Р50-Б

Распределитель Р50-Б

Провод от фильтра радиопомех к катушке зажигания

Провод от ФР-82 к Б5-А

Провод от ФР-82 к Б5-А

Провод

Провод

Провод низкого напряжения от распределителя к катушке зажигания

Провод от Б5-А к Р50-Б

Провод от Б5-А к Р50-Б

Провод ранних выпусков

Провод ранних выпусков

Провод поздних выпусков

Провод поздних выпусков

Пучок проводов основной (расположен в моторном отсеке)

Пучок проводов основной

Пучок проводов основной

Пучок проводов добавочный

63Э-3724025-Б7

63Э-3724025-Б7

63Э-3724025-В

63Э-3724025-В

63Э-3724025-В3

63Э-3724025-В3

Отличие 63Э-3724025-В и 63Э-3724025-В3 от 63Э-3724025-Б7 тем, что не имеют провод для звукового сигнала в пучке, который подключается к стартеру. Они взаимозаменяемы между собой, но не заменяемы с индексом Б7. Также пучок 63Э-3724025-В3 отличается от 63Э-3724025-В тем, что изменена длина проводов к добавочному сопротивлению с 50 мм на 55мм, и изменен наконечник провода экрана, который подключается на «массу» , с 6,5мм на 8,5мм.

Это основные конструктивные отличия чертежей.Поэтому особых усилий не составит определить по какому чертежу была сделана проводка, достаточно посмотреть наконечник, наличие провода звукового сигнала, и цвета проводов.

Оригиналы можно СКАЧАТЬ.
