Игорьь
 Заголовок сообщения: Re: Мой ГАЗ-63
СообщениеДобавлено: 24 сен 2017, 02:02
Не в сети
Аватар пользователя

Стаж с: 21 июл 2014, 08:10
Сообщений: 1115
Откуда: Москва
Имя: Игорь
Автомобиль: Unimog 404/ГАЗ-63
Телефон: 89266666901
Пункты репутации: 43
Механик
Сергей, у меня все родное.
Раздатка от 63.

_________________
+79266666901
ivstepanenko-b@yandex.ru

https://www.drive2.ru/r/gaz/53/525357651941393065/

https://www.drive2.ru/r/other/720451/

https://www.youtube.com/channel/UCjto660P3LJfqiwKXNn0rLw?view_as=subscriber
Вернуться наверх
 Профиль

serega100
 Заголовок сообщения: Re: Мой ГАЗ-63
СообщениеДобавлено: 24 сен 2017, 21:02
Не в сети

Стаж с: 05 мар 2017, 22:02
Сообщений: 299
Откуда: Москва-Москва
Имя: sergey
Автомобиль: ГАЗ 63
Пункты репутации: 7
Салага
Я тоже коробку с комом и раздаткой от 66 поставил.
Вернуться наверх
 Профиль

Игорьь
 Заголовок сообщения: Re: Мой ГАЗ-63
СообщениеДобавлено: 26 сен 2017, 13:03
Не в сети
Аватар пользователя

Стаж с: 21 июл 2014, 08:10
Сообщений: 1115
Откуда: Москва
Имя: Игорь
Автомобиль: Unimog 404/ГАЗ-63
Телефон: 89266666901
Пункты репутации: 43
Механик
Трамблер готов, скоро все чертежи-эскизы выложу.
Гражданский трамблер отличается внутрянкой от экранированного.
Те чертежи, что были вначале и взятые с allgaz.ru относятся к гражданскому трамблеру.
У меня экранированный, посему детали чуть-чуть изменены в габаритах.


Вложения:
20170926_115846.jpg [ 78.09 KiB | Просмотров: 8184 ]
20170926_115835.jpg [ 78.13 KiB | Просмотров: 8184 ]
20170926_111013.jpg [ 81.73 KiB | Просмотров: 8184 ]
20170926_104441.jpg [ 49.42 KiB | Просмотров: 8184 ]

_________________
+79266666901
ivstepanenko-b@yandex.ru

https://www.drive2.ru/r/gaz/53/525357651941393065/

https://www.drive2.ru/r/other/720451/

https://www.youtube.com/channel/UCjto660P3LJfqiwKXNn0rLw?view_as=subscriber
Вернуться наверх
 Профиль

GANS
 Заголовок сообщения: Re: Мой ГАЗ-63
СообщениеДобавлено: 26 сен 2017, 13:20
Не в сети

Стаж с: 19 янв 2014, 22:51
Сообщений: 623
Откуда: Тверская обл.
Имя: Серега
Автомобиль: ГАЗ-63Э Р-405
Пункты репутации: 77
Знаток
Р-20 не шибко и отличается от Р-50-Б, корпусом только что.

Провода какие будешь ставить на свечи? Родные когда-то шли ПВС типа (жила из нержавейки)

_________________
ГАЗ-63Э 1964г.в
Вернуться наверх
 Профиль

Игорьь
 Заголовок сообщения: Re: Мой ГАЗ-63
СообщениеДобавлено: 26 сен 2017, 13:36
Не в сети
Аватар пользователя

Стаж с: 21 июл 2014, 08:10
Сообщений: 1115
Откуда: Москва
Имя: Игорь
Автомобиль: Unimog 404/ГАЗ-63
Телефон: 89266666901
Пункты репутации: 43
Механик
Сергей, провода купил от зила для унимога.
Но позже на унимог поставил дизель и провода освободились.
Посему будут медные от зил 130.

_________________
+79266666901
ivstepanenko-b@yandex.ru

https://www.drive2.ru/r/gaz/53/525357651941393065/

https://www.drive2.ru/r/other/720451/

https://www.youtube.com/channel/UCjto660P3LJfqiwKXNn0rLw?view_as=subscriber
Вернуться наверх
 Профиль

Игорьь
 Заголовок сообщения: Re: Мой ГАЗ-63
СообщениеДобавлено: 26 сен 2017, 17:41
Не в сети
Аватар пользователя

Стаж с: 21 июл 2014, 08:10
Сообщений: 1115
Откуда: Москва
Имя: Игорь
Автомобиль: Unimog 404/ГАЗ-63
Телефон: 89266666901
Пункты репутации: 43
Механик
Трамблер полностью собран.

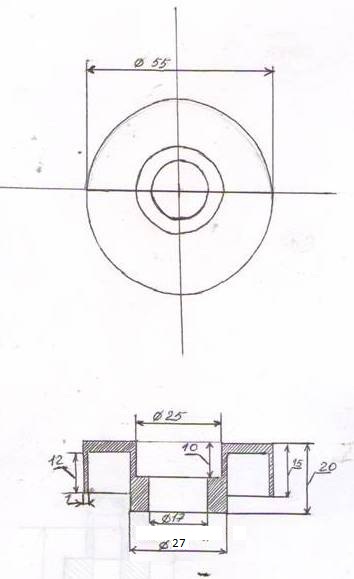

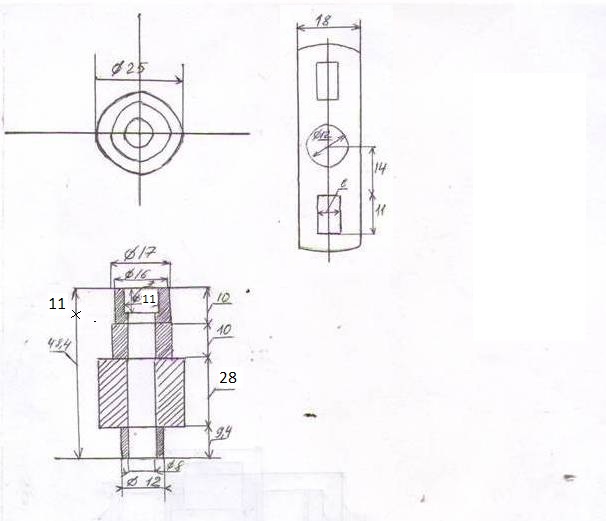

Выкладываю переделанные чертежи и фотки сборки


Вложения:
Шторка 6 цилиндров.jpg
Шторка 6 цилиндров.jpg [ 11.48 KiB | Просмотров: 8170 ]
Чертеж 2.JPG
Чертеж 2.JPG [ 36.29 KiB | Просмотров: 8170 ]
Чертеж 1.JPG
Чертеж 1.JPG [ 50.46 KiB | Просмотров: 8170 ]

_________________
+79266666901
ivstepanenko-b@yandex.ru

https://www.drive2.ru/r/gaz/53/525357651941393065/

https://www.drive2.ru/r/other/720451/

https://www.youtube.com/channel/UCjto660P3LJfqiwKXNn0rLw?view_as=subscriber
Вернуться наверх
 Профиль

Игорьь
 Заголовок сообщения: Re: Мой ГАЗ-63
СообщениеДобавлено: 26 сен 2017, 17:51
Не в сети
Аватар пользователя

Стаж с: 21 июл 2014, 08:10
Сообщений: 1115
Откуда: Москва
Имя: Игорь
Автомобиль: Unimog 404/ГАЗ-63
Телефон: 89266666901
Пункты репутации: 43
Механик
Сборка по этапам:

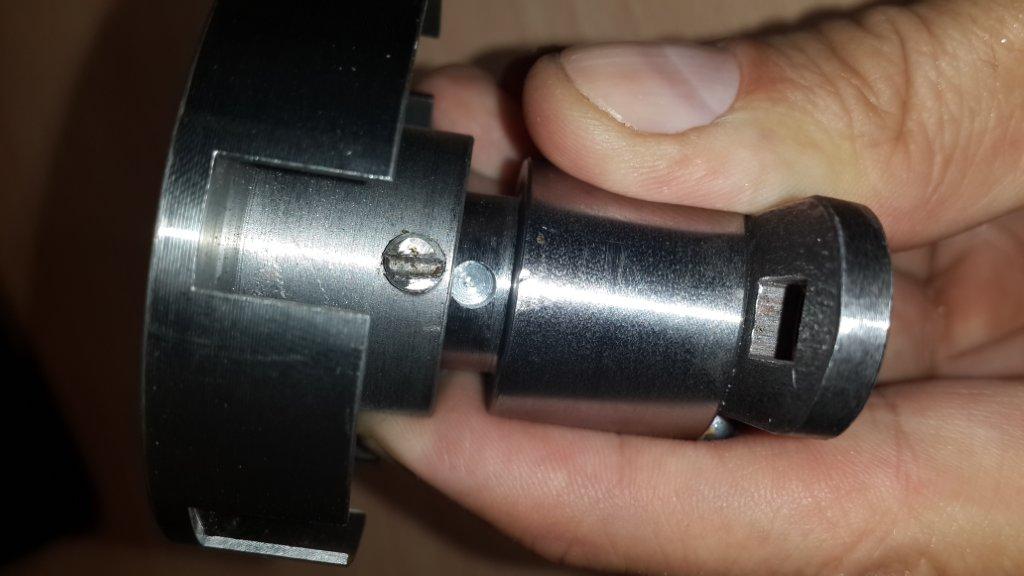

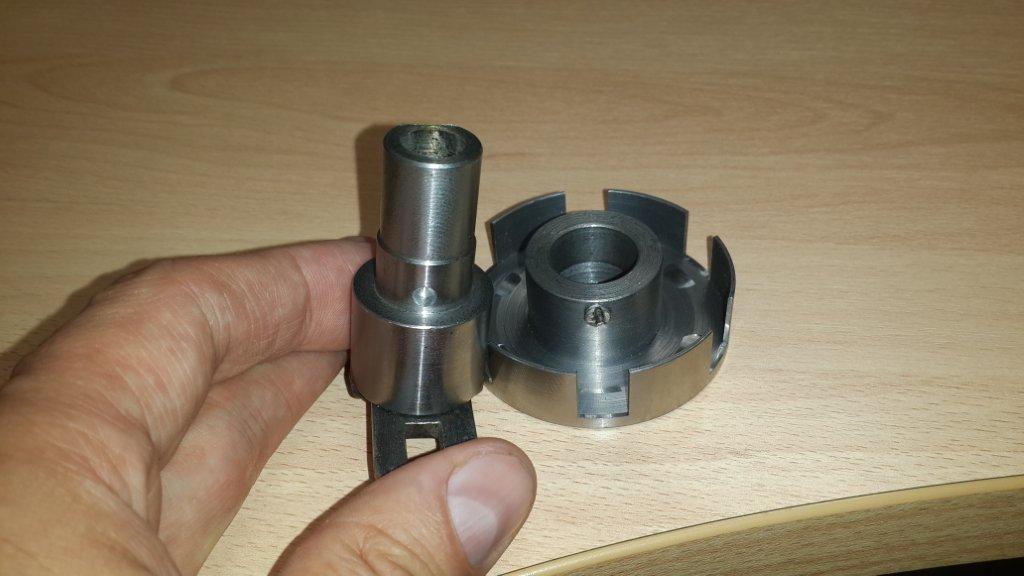

1. Сверлим отверстие в маркерном диске (шторке) для фиксации на валу.
2. Вставляем шторку на вал и сверлим через отверстие в шторке углубление на валу.
3. Режем резьбу в отверстии шторки подбираем болт для фиксации шторки на валу.

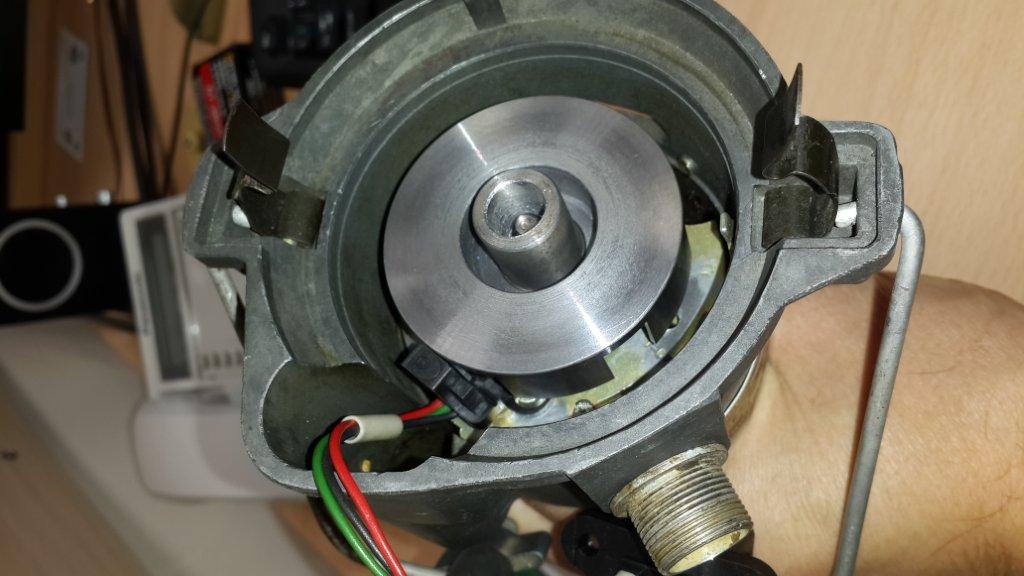

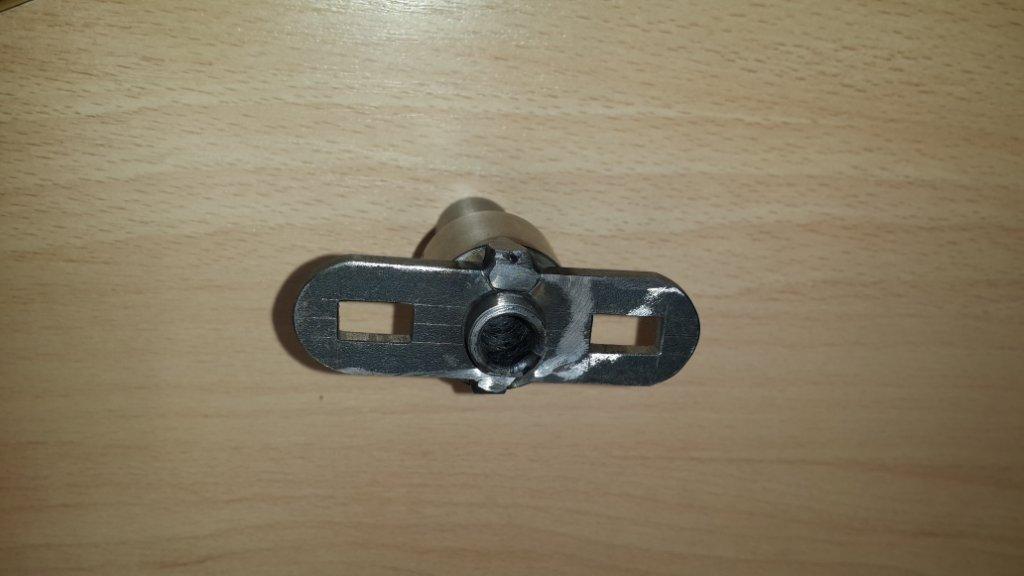

4. Привариваем к валу нижнюю пластину центробежного октан корректора и вставляем вал в трамблер.

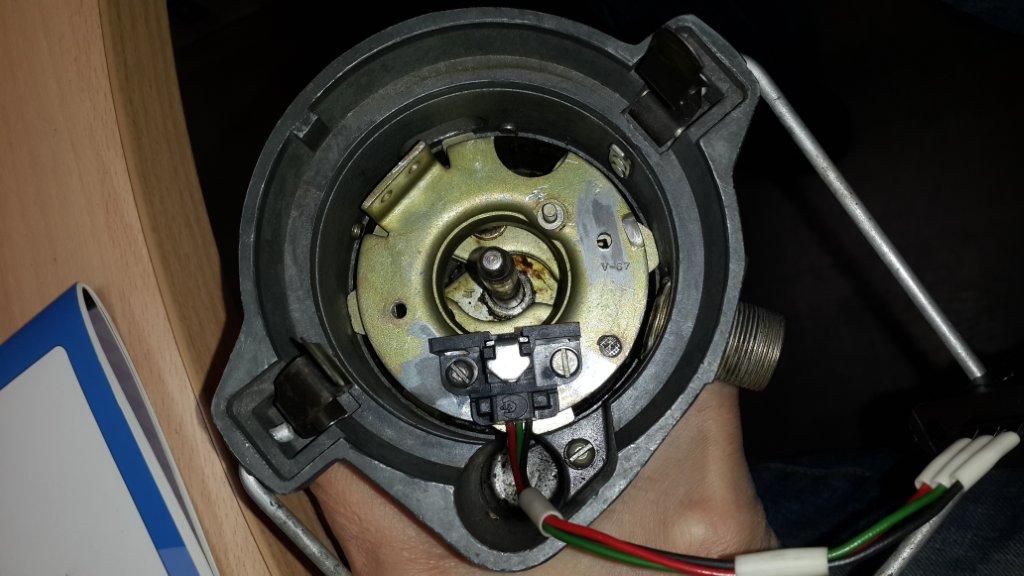

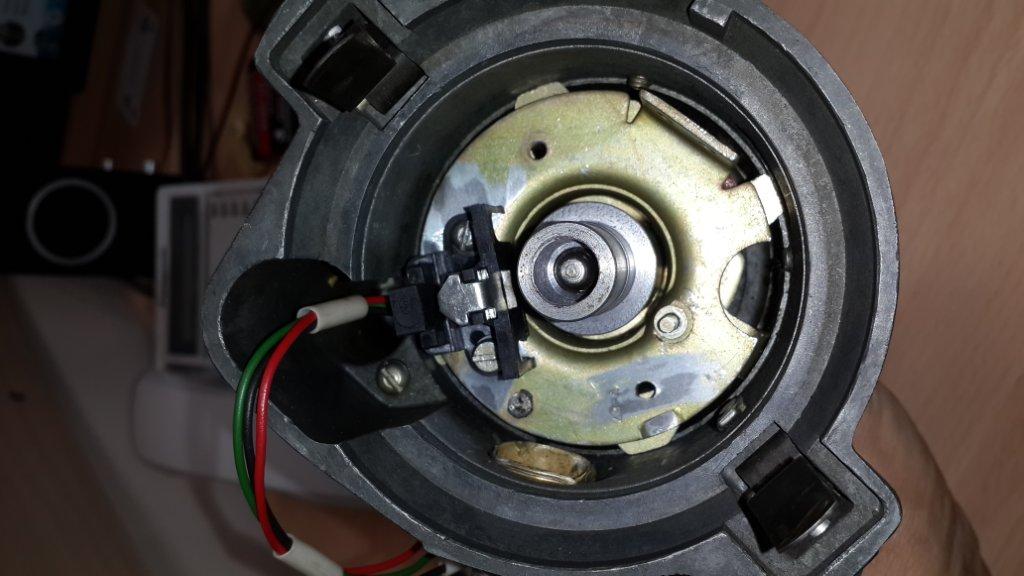

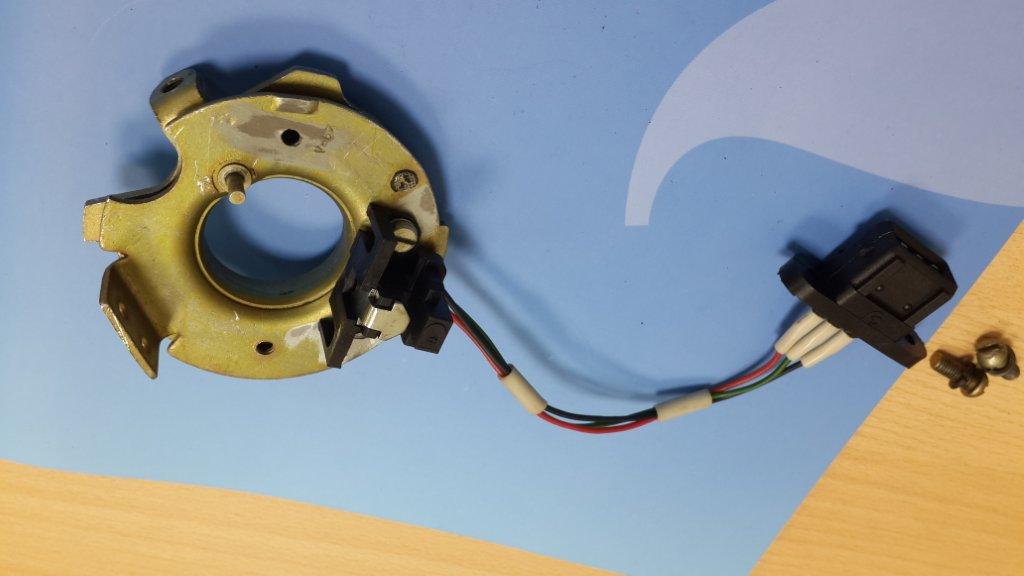

5. Вставляем в трамблер пластину вакуумного корректора с установленным датчиком Холла.


Вложения:
20170926_115835.jpg [ 78.13 KiB | Просмотров: 8169 ]
20170926_153125.jpg [ 54.78 KiB | Просмотров: 8169 ]
20170926_153200.jpg [ 62.85 KiB | Просмотров: 8169 ]
20170926_153142.jpg [ 67.78 KiB | Просмотров: 8169 ]

_________________
+79266666901
ivstepanenko-b@yandex.ru

https://www.drive2.ru/r/gaz/53/525357651941393065/

https://www.drive2.ru/r/other/720451/

https://www.youtube.com/channel/UCjto660P3LJfqiwKXNn0rLw?view_as=subscriber
Вернуться наверх
 Профиль

Игорьь
 Заголовок сообщения: Re: Мой ГАЗ-63
СообщениеДобавлено: 26 сен 2017, 17:55
Не в сети
Аватар пользователя

Стаж с: 21 июл 2014, 08:10
Сообщений: 1115
Откуда: Москва
Имя: Игорь
Автомобиль: Unimog 404/ГАЗ-63
Телефон: 89266666901
Пункты репутации: 43
Механик

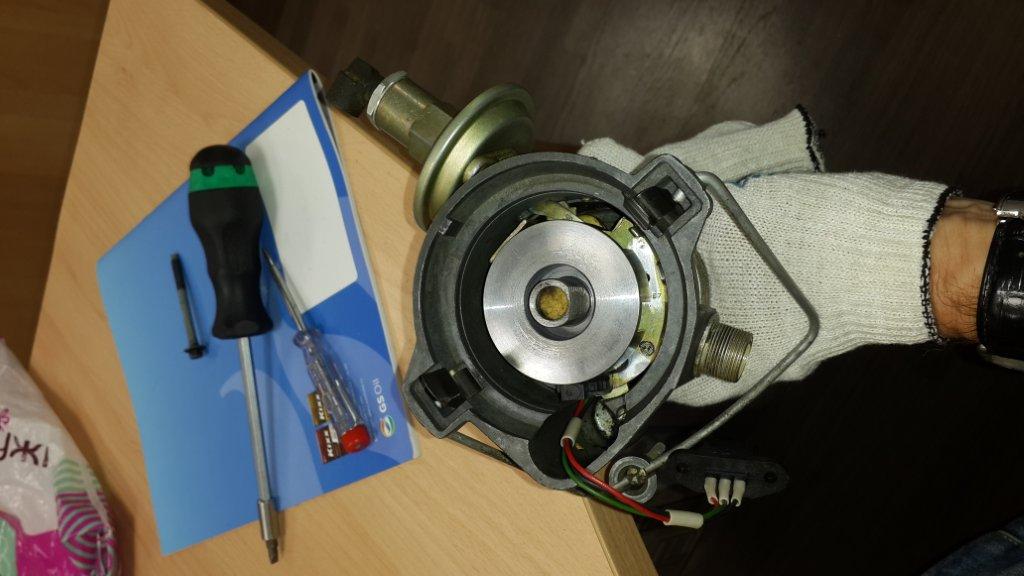

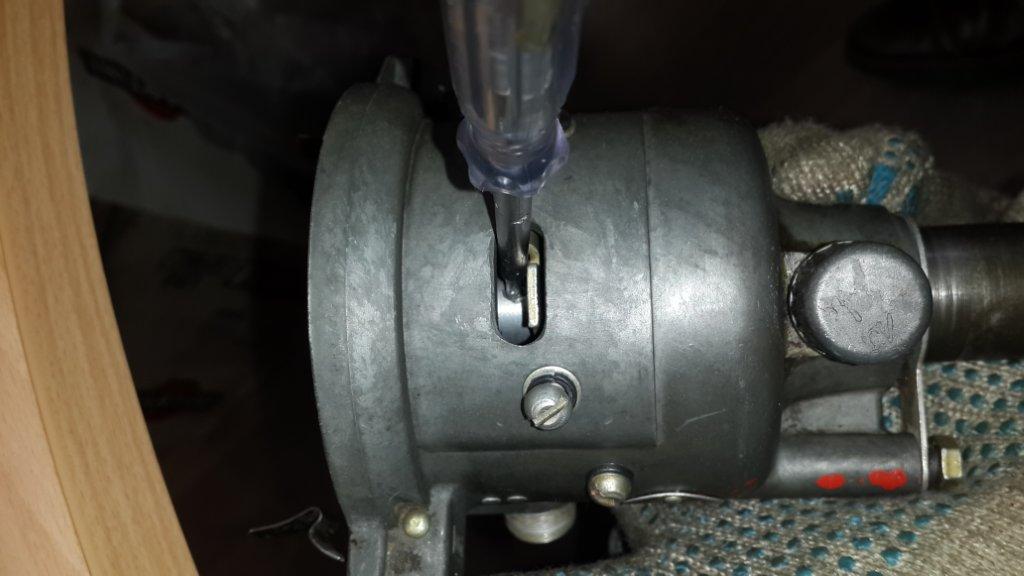

6. Вставляем шторку на вал и закручиваем болт фиксационный на шторке через отверстие под вакуумный корректор в корпусе трамблера.
7. Вставляем вакуумный корректор и прикручиваем его.

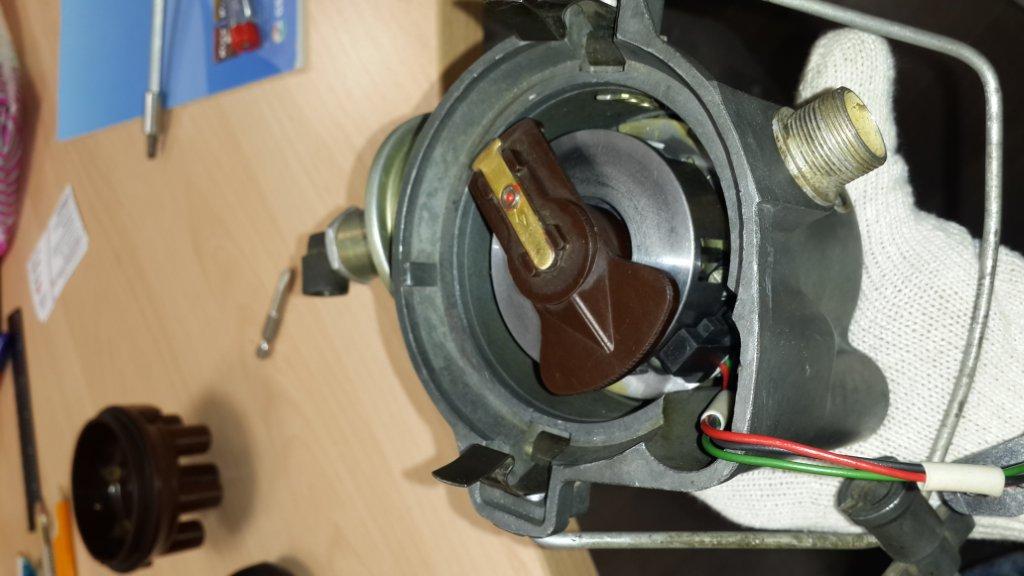

8. Надеваем бегунок.

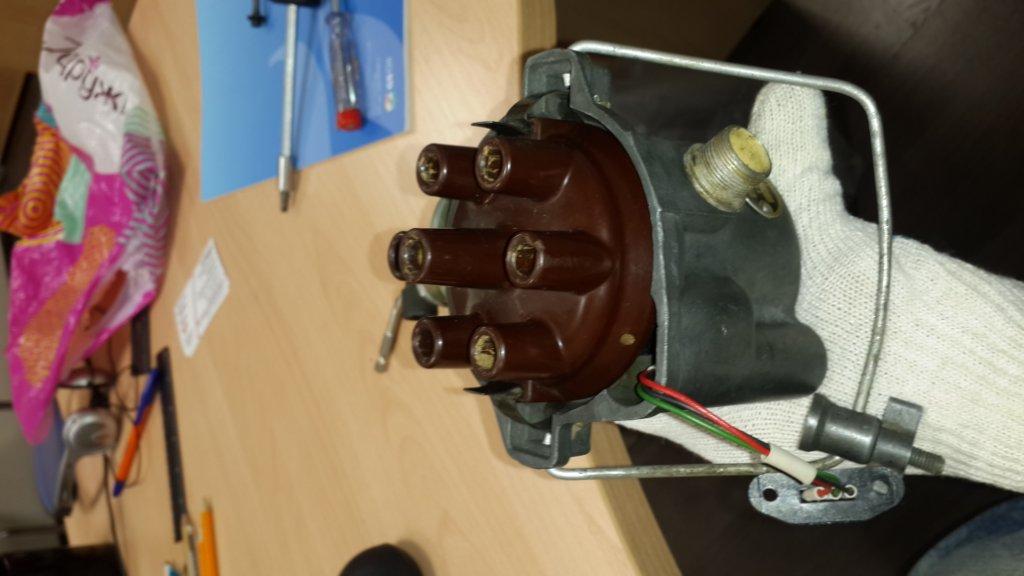

9. Закрываем крышкой.
Готово.


Вложения:
20170926_162156.jpg [ 64 KiB | Просмотров: 8169 ]
20170926_162130.jpg [ 72.71 KiB | Просмотров: 8169 ]
20170926_162044.jpg [ 73.95 KiB | Просмотров: 8169 ]
20170926_160830.jpg [ 61.67 KiB | Просмотров: 8169 ]
20170926_115846.jpg [ 78.09 KiB | Просмотров: 8169 ]

_________________
+79266666901
ivstepanenko-b@yandex.ru

https://www.drive2.ru/r/gaz/53/525357651941393065/

https://www.drive2.ru/r/other/720451/

https://www.youtube.com/channel/UCjto660P3LJfqiwKXNn0rLw?view_as=subscriber
Вернуться наверх
 Профиль

GANS
 Заголовок сообщения: Re: Мой ГАЗ-63
СообщениеДобавлено: 26 сен 2017, 18:09
Не в сети

Стаж с: 19 янв 2014, 22:51
Сообщений: 623
Откуда: Тверская обл.
Имя: Серега
Автомобиль: ГАЗ-63Э Р-405
Пункты репутации: 77
Знаток
Теперь для полной эстетики вывести провода через родные разъемы, установить крышки и на родное место прописывать его.

_________________
ГАЗ-63Э 1964г.в
Вернуться наверх
 Профиль

Игорьь
 Заголовок сообщения: Re: Мой ГАЗ-63
СообщениеДобавлено: 26 сен 2017, 18:19
Не в сети
Аватар пользователя

Стаж с: 21 июл 2014, 08:10
Сообщений: 1115
Откуда: Москва
Имя: Игорь
Автомобиль: Unimog 404/ГАЗ-63
Телефон: 89266666901
Пункты репутации: 43
Механик
Да, приедет средняя часть и буду колдовать.
Если провода резать от датчика Холла или кромсать разъем, то не редко перестает работать..
Там слаботочка идет и поэтому стоит коммутатор.
Капризная штука на предмет поиздеваться.
Посему постараюсь просунуть через отверстия, которые есть без понажовщины :)
Или в крайнем случае в самодельной крышке сделаю кронштейн для датчика Холла.
