 Заголовок сообщения: Re: ГАЗ-51А 1965г.
СообщениеДобавлено: 06 апр 2020, 23:18
Не в сети
Аватар пользователя

Стаж с: 21 июл 2014, 08:10
Сообщений: 1091
Откуда: Москва
Имя: Игорь
Автомобиль: Unimog 404/ГАЗ-63
Телефон: 89266666901
Пункты репутации: 43
Механик

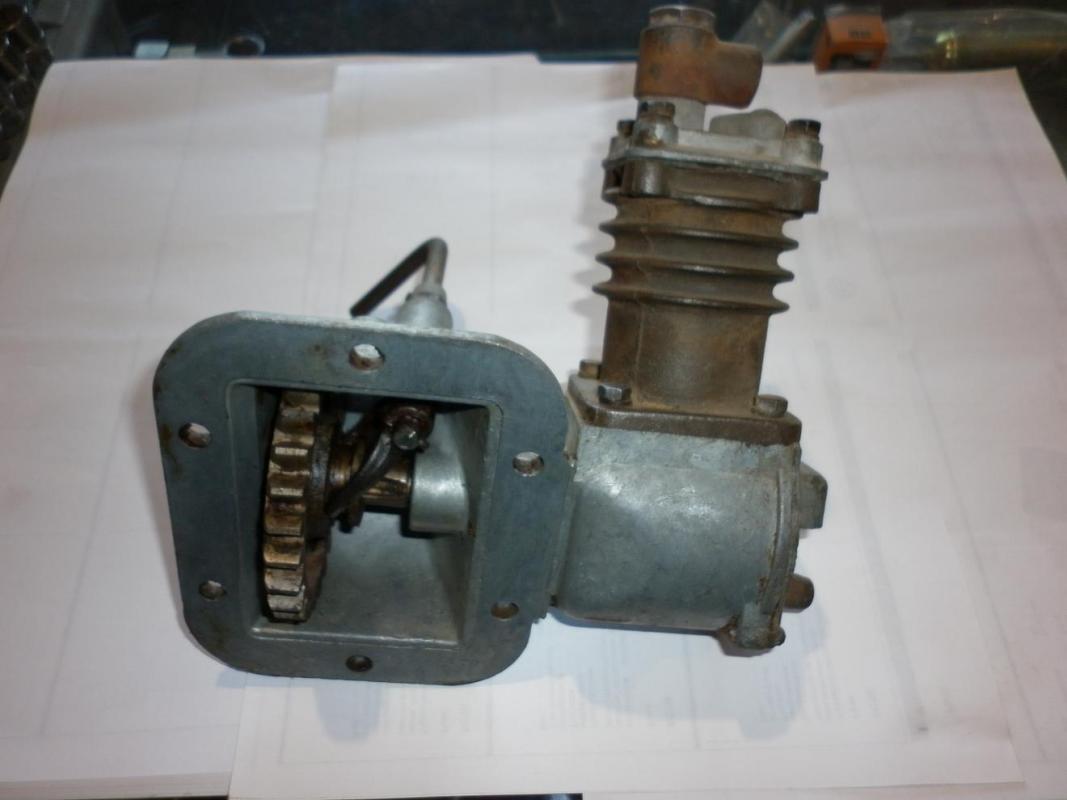

Наш компрессор вместе с КОМом в одном корпусе производился.

_________________
+79266666901
ivstepanenko-b@yandex.ru

https://www.drive2.ru/r/gaz/53/525357651941393065/

https://www.drive2.ru/r/other/720451/

https://www.youtube.com/channel/UCjto660P3LJfqiwKXNn0rLw?view_as=subscriber


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: ГАЗ-51А 1965г.
СообщениеДобавлено: 07 апр 2020, 17:45
Не в сети

Стаж с: 19 янв 2014, 22:51
Сообщений: 557
Откуда: Тверская обл.
Имя: Серега
Автомобиль: ГАЗ-63Э Р-405
Пункты репутации: 47
Механик

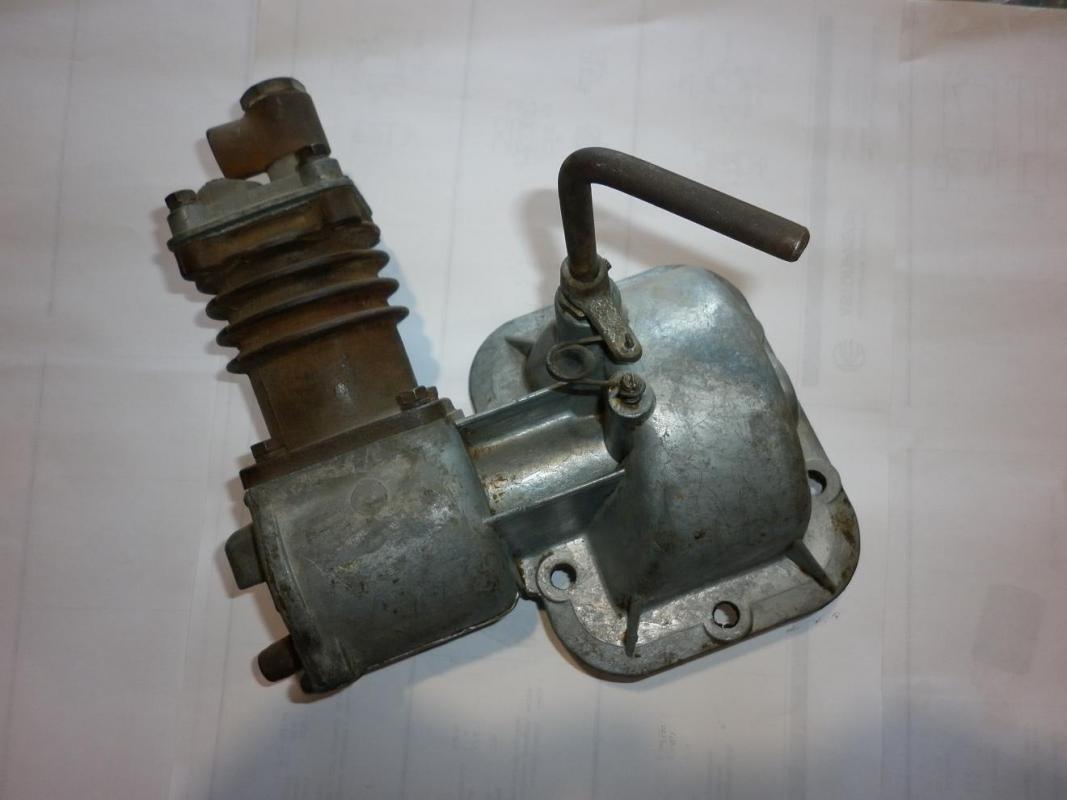

Фото из ветки, где то мелькала на форуме уже.


Вложения:
post-21202-0-49210300-1461836817.jpg [ 57.65 KiB | Просмотров: 1035 ]
post-21202-0-45803600-1461836811.jpg [ 54.73 KiB | Просмотров: 1035 ]

_________________
ГАЗ-63Э 1964г.в
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: ГАЗ-51А 1965г.
СообщениеДобавлено: 07 апр 2020, 18:40
В сети

Стаж с: 02 июл 2013, 15:45
Сообщений: 272
Имя: Александр
Автомобиль: ГАЗ-51А
Пункты репутации: 49
Механик
точно. я и забыл.

Спасибо!

нашелся видимо родной насос, хочу сделать новую серию, ищу инфу.

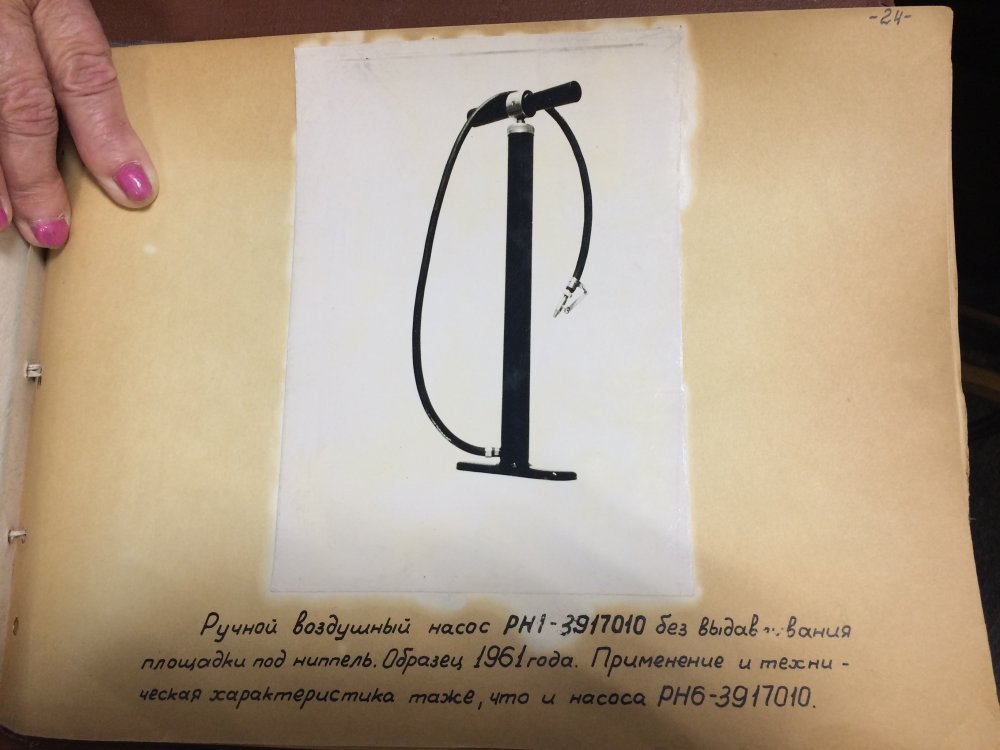

на газ-69 "Аллигатор" сбросил вот такое фото (ниже).
У меня есть несколько насосов, но вариация трубы с приваренным основанием тоже есть 2х видов - с завальцовкой кромок и без, это не считая иных насосов и различий.

оба варианта со штамповкой верхней крышки "АН" но с разницей в размерах


Вложения:
IMG_6170-24-10-19-11-57.thumb.JPG.e341b12ceaa3deb83a7ba94bd7c32a3d.jpg [ 79.89 KiB | Просмотров: 1033 ]
Вернуться наверх
 Профиль

 Заголовок сообщения: Re: ГАЗ-51А 1965г.
СообщениеДобавлено: 07 апр 2020, 19:07
В сети

Стаж с: 02 июл 2013, 15:45
Сообщений: 272
Имя: Александр
Автомобиль: ГАЗ-51А
Пункты репутации: 49
Механик
кстати еще пара вопросов после прочтения скачанной книги "Инструкция по уходу" на 1950й год, там есть интересная фраза: "снять колпачок со штуцера компрессора расположенного у правой подножки на раме...................присоединить к штуцеру гибкий шланг при помощи крыльчатой гайки".
что интересно в книге 50 года, 9 издание (если не ошибаюсь) компрессора уже нет.

1. значит с компрессора имелась трубка/шланг к штуцеру на раме. как она выглядела? фото? чертеж?
2. не подходил ли случаем шланг с присобления для накачки к данному штуцеру? ведь резонно предположить, что 2 разных шланга в комплект инструмента не ложили?

И 3й вопрос.
наиболее ранний каталог деталей и сборочных единиц известный мне 1951 года, там компрессора нет.
был ли более ранний каталог?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: ГАЗ-51А 1965г.
СообщениеДобавлено: 19 апр 2020, 08:34
В сети

Стаж с: 02 июл 2013, 15:45
Сообщений: 272
Имя: Александр
Автомобиль: ГАЗ-51А
Пункты репутации: 49
Механик
парини пришлось мне раскидать движок донор, что с моим понять не могу.

вопрос такой в разобранном двигателе шатуны с разными маркировками и номерами или без таоквых.
по каталогу шатуны четных и нечетных цилиндров различаются.

В чем разница?


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: ГАЗ-51А 1965г.
СообщениеДобавлено: 19 апр 2020, 16:43
Не в сети
Аватар пользователя

Стаж с: 21 июл 2014, 08:10
Сообщений: 1091
Откуда: Москва
Имя: Игорь
Автомобиль: Unimog 404/ГАЗ-63
Телефон: 89266666901
Пункты репутации: 43
Механик
У шатунов смещена ось бабышки пальца влево и вправо если смотреть на шатун сбоку.
Есть левые и правые шатуны на моторе газ-51. На моторе газ-12 шатуны симметричные.
Эти шатуны не взаимозаменяемые.
Поставить можно, но последствия возможны.

_________________
+79266666901
ivstepanenko-b@yandex.ru

https://www.drive2.ru/r/gaz/53/525357651941393065/

https://www.drive2.ru/r/other/720451/

https://www.youtube.com/channel/UCjto660P3LJfqiwKXNn0rLw?view_as=subscriber


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: ГАЗ-51А 1965г.
СообщениеДобавлено: 19 апр 2020, 17:07
В сети

Стаж с: 02 июл 2013, 15:45
Сообщений: 272
Имя: Александр
Автомобиль: ГАЗ-51А
Пункты репутации: 49
Механик
Игорьь писал(а):
У шатунов смещена ось бабышки пальца влево и вправо если смотреть на шатун сбоку.
Есть левые и правые шатуны на моторе газ-51. На моторе газ-12 шатуны симметричные.
Эти шатуны не взаимозаменяемые.
Поставить можно, но последствия возможны.


а с какого бока смотреть правильно?

на 2х разобранных двигателях шатуны 3х видов, но все с отлитой маркировкой 51......
есть шатуна ГАЗ, есть клеймо ЕЕ или как там.

собирали их как сборную солянку, например 5х шатунов аж 3 (маркировка на шатуне сбоку).


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: ГАЗ-51А 1965г.
СообщениеДобавлено: 23 апр 2020, 19:29
Не в сети
Аватар пользователя

Стаж с: 21 июл 2014, 08:10
Сообщений: 1091
Откуда: Москва
Имя: Игорь
Автомобиль: Unimog 404/ГАЗ-63
Телефон: 89266666901
Пункты репутации: 43
Механик
В книгах по ремонту написано и нарисовано. Под рукой нет. Запоминать справочную инфу на память нет смысла (говорю только о себе).

_________________
+79266666901
ivstepanenko-b@yandex.ru

https://www.drive2.ru/r/gaz/53/525357651941393065/

https://www.drive2.ru/r/other/720451/

https://www.youtube.com/channel/UCjto660P3LJfqiwKXNn0rLw?view_as=subscriber


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: ГАЗ-51А 1965г.
СообщениеДобавлено: 23 апр 2020, 20:31
В сети

Стаж с: 02 июл 2013, 15:45
Сообщений: 272
Имя: Александр
Автомобиль: ГАЗ-51А
Пункты репутации: 49
Механик
разобрался, разница в отверстиях под смазку на шатуне.

в принципе шатуны взаимозаменяемы.


Вернуться наверх
 Профиль

 Заголовок сообщения: Re: ГАЗ-51А 1965г.
СообщениеДобавлено: 23 апр 2020, 22:25
Не в сети
Аватар пользователя

Стаж с: 21 июл 2014, 08:10
Сообщений: 1091
Откуда: Москва
Имя: Игорь
Автомобиль: Unimog 404/ГАЗ-63
Телефон: 89266666901
Пункты репутации: 43
Механик
Нет, есть левые и правые. Смещение верхней бобышки по отношению к центру шатуна. Если шатун развернуть на 180, то замок будет с другой стороны.
Поэтому они не взаимозаменяемые

_________________
+79266666901
ivstepanenko-b@yandex.ru

https://www.drive2.ru/r/gaz/53/525357651941393065/

https://www.drive2.ru/r/other/720451/

https://www.youtube.com/channel/UCjto660P3LJfqiwKXNn0rLw?view_as=subscriber


Вернуться наверх
 Профиль
