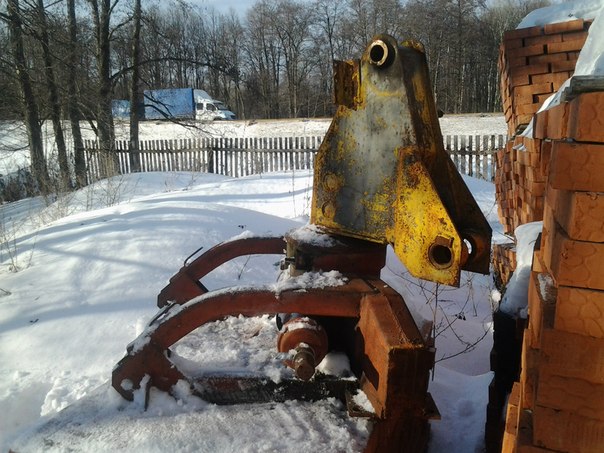

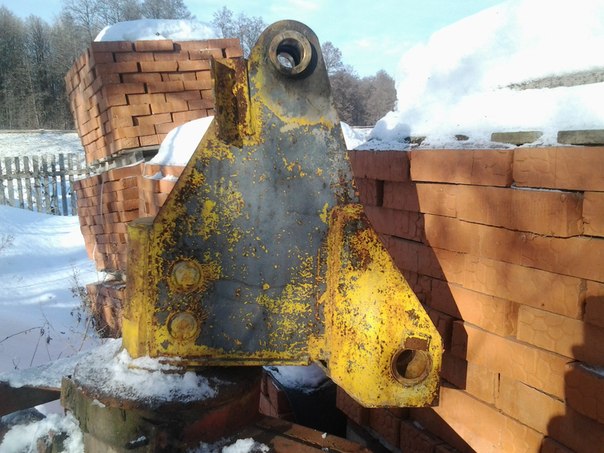

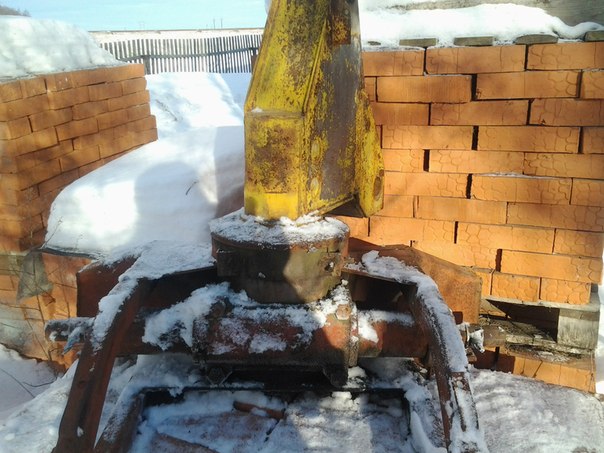

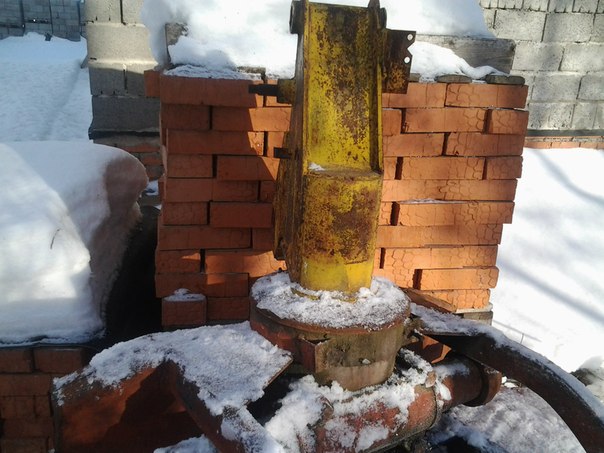

Добрый вечер дорогие коллеги! Хочу поделится своими планами на будущее.Спасибо некоторым коллегам за поддержку и добрые комментарии.Всегда приятно ощущать, что в этом мире не ты один увлечен своим делом.И так начну.Человек такое существо,когда у него что-то уже есть,ему охота еще больше.И вот мои дорогие коллеги,как вы уже знаете у меня есть мини кран стрела который я сделал на скорую руку и до сих пор ею пользуюсь и даже дает иногда прибыль. Грузоподъёмность ее составляет около 1,2 тонны. Это минимум.На максимум еще не пробовал.Хорошая конструкция простая и надежная и не убиваемая. Но есть минус в этом.Как прокомментировал в ютубе один наш коллега ==Машина восстановлена хорошо а вот кузова у нее нет===с одной стороны он прав====а с другой стороны данная конструкция была сделана именно для перевозки этих блоков а в дальнейшем так для сельхоз назначения.Итак я решил ,вернее давно уже хотел приобрести какую нибудь грейферную установку. И в итоге я его приобрел.Вернее не всю установку а всего лишь поворотную колонну.Итак дорогие коллеги представляю вам фото поворотной колонны грейферного погрузчика ПГ-0.2.


Вложения:
URwoN1TBoYc.jpg [ 79.59 KiB | Просмотров: 6898 ]
O_VOL23Ybq0.jpg [ 86.16 KiB | Просмотров: 6898 ]
DKnRD1mSsVM.jpg [ 69.9 KiB | Просмотров: 6898 ]
5UqY3AB-Tlc.jpg [ 76.26 KiB | Просмотров: 6898 ]
0afgXapipXA.jpg [ 75.83 KiB | Просмотров: 6898 ]
Вернуться наверх
 Профиль

СообщениеДобавлено: 06 фев 2015, 23:22
Не в сети

Стаж с: 18 янв 2012, 20:21
Сообщений: 347
Откуда: БАШКИРИЯ
Имя: Альберт
Автомобиль: ГАЗ-63
Телефон: 89173494990
Пункты репутации: 14
Салага
Для чего приобреталась? Я думаю глупый вопрос.Хочу сделать мини манипулятор грузоподъемностью 700-800 кг.


Вернуться наверх
 Профиль

СообщениеДобавлено: 07 фев 2015, 23:28
Не в сети
Аватар пользователя

Стаж с: 05 авг 2011, 18:42
Сообщений: 369
Откуда: Ленинград
Имя: Вячеслав
Автомобиль: вездеходы
Телефон: 89119206258
Пункты репутации: 35
Шофёр
У меня точно такой лежит, ждет своего часа. Посмотрю что у тебя получится?


Вернуться наверх
 Профиль

СообщениеДобавлено: 08 фев 2015, 11:52
Не в сети
Аватар пользователя

Стаж с: 21 июл 2014, 08:10
Сообщений: 728
Откуда: Москва
Имя: Игорь
Автомобиль: Unimog 404/ГАЗ-63
Телефон: 89266666901
Пункты репутации: 24
Шофёр
Альберт, добрый день.
Рад вновь читать о новых приключениях.

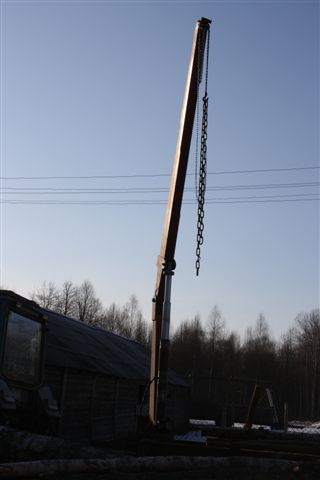

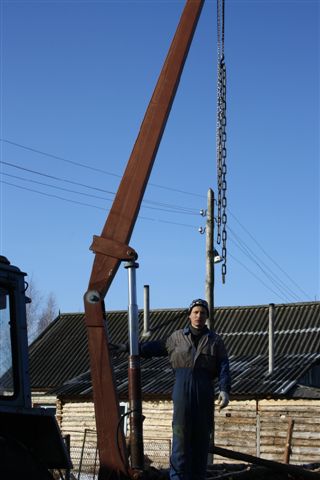

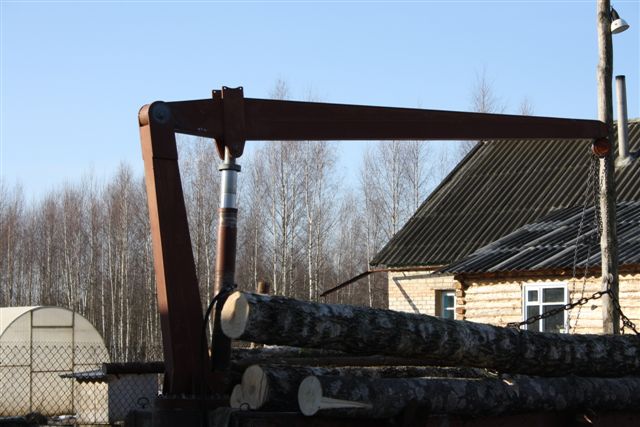

Вкратце: идея отличная и мой друг сделал своими руками кран.
Ему конечно проще, так как имеет собственный станочный цех из 5-и станков, и является специалистом по металлообработке токарной, фрезерной и т.д. Но не боги горшки обжигают и основное в Вашем авто Вы уже сделали, а сделать стрелу на базе поворотной платформы - Вам не составит труда.
Фото выкладываю и ждем продолжения описания, как всегда с видео ;)


Вложения:
IMG_2090.JPG [ 59.46 KiB | Просмотров: 6854 ]
IMG_2095.JPG [ 60.08 KiB | Просмотров: 6854 ]
IMG_2100.JPG [ 47.9 KiB | Просмотров: 6854 ]
IMG_2104.JPG [ 22.12 KiB | Просмотров: 6854 ]
IMG_2106.JPG [ 33.17 KiB | Просмотров: 6854 ]

_________________
+79266666901
ivstepanenko-b@yandex.ru
Вернуться наверх
 Профиль

СообщениеДобавлено: 08 фев 2015, 11:55
Не в сети
Аватар пользователя

Стаж с: 21 июл 2014, 08:10
Сообщений: 728
Откуда: Москва
Имя: Игорь
Автомобиль: Unimog 404/ГАЗ-63
Телефон: 89266666901
Пункты репутации: 24
Шофёр
Еще.


Вложения:
IMG_2089.JPG [ 53.37 KiB | Просмотров: 6853 ]

_________________
+79266666901
ivstepanenko-b@yandex.ru
Вернуться наверх
 Профиль

СообщениеДобавлено: 08 фев 2015, 13:18
Не в сети

Стаж с: 18 янв 2012, 20:21
Сообщений: 347
Откуда: БАШКИРИЯ
Имя: Альберт
Автомобиль: ГАЗ-63
Телефон: 89173494990
Пункты репутации: 14
Салага
Очень интересные фотографии Игорь, спасибо. Игорь, а можно еще узнать из каких материалов сделана стрела.


Вернуться наверх
 Профиль

СообщениеДобавлено: 08 фев 2015, 13:38
Не в сети

Стаж с: 18 янв 2012, 20:21
Сообщений: 347
Откуда: БАШКИРИЯ
Имя: Альберт
Автомобиль: ГАЗ-63
Телефон: 89173494990
Пункты репутации: 14
Салага
бездорожник писал(а):
У меня точно такой лежит, ждет своего часа. Посмотрю что у тебя получится?

Приветствуем вас Вечеслав! В настоящее время пока занимаюсь сбором информации, то есть фотографий,рисунков и тому подобного. Вечеслав у меня к вам просьба. Вы не могли бы дать данные о гидроцилиндрах (маркировка и размеры) погрузчика ПГ-0.2.


Вернуться наверх
 Профиль

СообщениеДобавлено: 08 фев 2015, 13:43
Не в сети

Стаж с: 18 янв 2012, 20:21
Сообщений: 347
Откуда: БАШКИРИЯ
Имя: Альберт
Автомобиль: ГАЗ-63
Телефон: 89173494990
Пункты репутации: 14
Салага

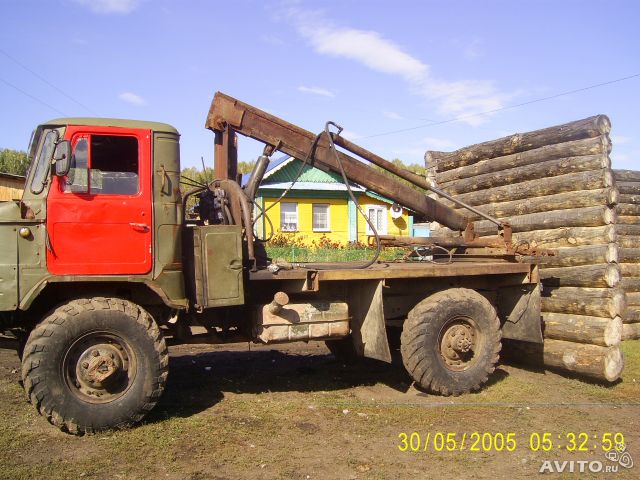

Вот еще вариант.


Вложения:
486582004.jpg [ 71.1 KiB | Просмотров: 6848 ]
Вернуться наверх
 Профиль

СообщениеДобавлено: 08 фев 2015, 20:07
Не в сети
Аватар пользователя

Стаж с: 21 июл 2014, 08:10
Сообщений: 728
Откуда: Москва
Имя: Игорь
Автомобиль: Unimog 404/ГАЗ-63
Телефон: 89266666901
Пункты репутации: 24
Шофёр
Альберт, добрый день.
Использовались 2 по толщине листа металла (обыкновенный листовой прокат - черных металлов, который можно было приобрести в калужской области на строительном рынке - марки к сожалению никто не знает):
- основные элементы раскроя стрелы из 10 мм.
- усиления (петли, рычаги, основания и т.д.) дополнительно приваривались поверх основного листа косынки из 15 мм листового металла. Шов по периметру всех усилений.

_________________
+79266666901
ivstepanenko-b@yandex.ru


Вернуться наверх
 Профиль

СообщениеДобавлено: 10 фев 2015, 20:49
Не в сети

Стаж с: 18 янв 2012, 20:21
Сообщений: 347
Откуда: БАШКИРИЯ
Имя: Альберт
Автомобиль: ГАЗ-63
Телефон: 89173494990
Пункты репутации: 14
Салага
В общем понятно Игорь,спасибо. А вот моя задумка== взять для стрелы две профильные трубы 100х100 и 100х50 и по бокам формировать и сварить вместе из холодно катаного листа толщиной 5 мм. Я думаю доходчиво объяснил. Позже нарисую и выложу.Вот пока, вот такие планы. Единственное вот еще одна проблема не могу найти гидроцилиндр ГЦ 80.40.800. или же 80.50.800.
